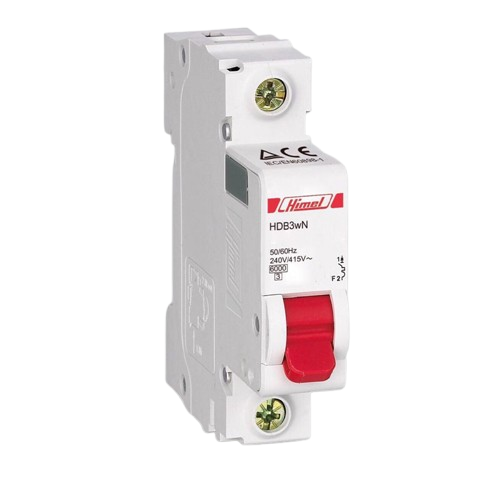

کلید مینیاتوری یک پل تیپ C هیمل ( 10 آمپر)

کلید مینیاتوری یا فیوز مینیاتوری

کلید مینیاتوری هیمل یک پل تیپ C یکی از انواع کلیدهای مینیاتوری است که به جای فیوزهای قدیمی ‌برای محافظت بهتر از مدار الکتریکی مورد استفاده قرار میگیرد. در زبان انگلیسی با نام اختصاری MCB (Miniature Circuit Breakers)  شناخته می‌شود.
کار اصلی فیوز مینیاتوری محافظت از مدار در مقابل اضافه بار، از اتصال کوتاه می‌باشد این فیوز ها در صورت اضافه بار (با توجه به سطح جریان تعریف شده) بین 2 ثانیه تا 2 دقیقه اتصال برق را قطع کنند.

چرا از مدار محافظت می‌شود؟

زمانی که جریان دچار اضافه بار می‌شود باعث تولید گرمای بیشتر خواهد شد. این موضوع امکان دارد اتصالات را ذوب کند و یا خطرات جدی تری مانند آتشسوزی تجهیزات را از بین ببرند که موجب خسارت خواهد شد.

موارد کاربرد کلید مینیاتوری

این کلیدها ساختمان های معمولی و در تابلو برق های صنعتی به کار می‌روند که با توجه به نوع جریان یا آمپر متفاوت می‌باشد.

انواع کلید مینیاتوری از نظر جریان

جریان این کلید از 0.5 تا 125 آمپر است.

0/5 A, 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 45A, 50A, 63A, 80A, 100A, 125A

انواع کلید مینیاتوری از نظر سرعت

فیوز مینیاتوری کند کار

از این نوع فیوز ها در تیپ C مورد استفاده قرار می‌گیرد که دیر تر مدار را قطع می‌کنند. این مدل در قدرت قطع 6KA ,10KA ساخته شده اند.

فیوز مینیاتوری تند کار

از این نوع بیشتر در تیپ B مورد استفاده قرار می‌گیرد و عملکرد آن سریع است.

انواع کلید مینیاتوری از نظر نوع

کلیدهای مینیاتوری در بازار از نظر نوع با نام تیپ مشهور می‌باشد که شامل موارد زیر است.

• B : این نوع از فیوزها در ساختمان ها و منازل مورد استفاده قرار می‌گیرد و برای قطع وصل کردن برق ساختمان می‌باشد به همین دلیل با نام روشنایی هم شناخته می‌شود.
• C : این نوع کاربرد صنعتی دارد و در مدار هایی که دارای موتور می‌باشند مورد استفاده قرار می‌گیرد، و زمان قطع آن از تیپ B بیشتر است، به همین دلیل با نام موتوری هم شناخته می‌شود. این محصول از این نوع تیپ می باشد.
• D : این نوع با نام کلید ترانسفورماتوری هم شناخته می‌شود. در فازهای صنعتی بزرگتر با جریان بالاتر مورد استفاده قرار می‌گیرد.
• Z, K : مصارف برق قدرت و بسیار حساس به کار می‌رود این دو تیپ کم کاربرد هستند.

انواع کلید مینیاتوری از نظر پل یا فاز

انواع کلید ها یا فیوز های مینیاتوری برند هیمل با توجه به جریان دستگاه مورد استفاده از 1 پل تا 4 پل با ظاهر ذیل تولید می‌شد.

روش کار کلید مینیاتوری

این کلیدها با دو روش زیر میزان جریان را تشخیص می‌دهد.

1. با گرم شدن و خم شدن فلز بی متال، این روش امروزه بیشتر مورد استفاده قرار می‌گیرد.
2. سیم پیچ با دور کم اما زخیم
3. به صورت دستی

اجزای کلید مینیاتوری یک پل

• بدنه
• اهرم
• بی متال
• مگنت
• جرقه گیر
• کنتاکت متحرک
• کنتاکت ثابت
• سیم اتصال
