کلید محافظ جان هیمل 32 آمپر

کلید محافظ جان هیمل دو پل یا RCCB HDB3VR تکفاز برند Himel

محافظ جان یا RCCB چیست و چه عمکردی دارد؟

RCCB مخفف (Residual current Circuit Breaker) به معنای مدار شکن جریان باقیمانده است این قطعه دارای نول است که برای محافظت مدار از جریان های ناخواسته می‌باشد تا مانع برق گرفتگی، آتش سوزی و خسارت های مالی بر تجهیزات شود.

RCBO چیست؟

RCBO مخفف (Residual Current Breaker with Over-Current) به معنای “جریان شکن باقیمانده با جریان بیش از حد” است که نوعی دیگری از محافظ جان ها هستند که دارای حساسیت بیشتر از RCCB ها می‌باشند در واقع، RCBO محافظ جانی است که یک RCD (دستگاه جریان باقیمانده) و MCB (مدار قطع کننده مینیاتوری) را ترکیب می‌کند که حفاظت اضافه بار و اتصال کوتاه را با حفاظت در برابر جریان های نشتی زمین ترکیب می‌کنند و هنگامی که جریان نامتعادل شود، مدار را قطع می‌کنند و همزمان از افراد و تجهیزات محافظت می‌کنند.

محافظ جان ها مشابه بقیه قطعات حفاظتی مانند کلید مینیاتوری است، با این تفاوت که دارای حساسیت بیشتر برای محافظت از جان انسان می‌باشد، بنابراین یکی از ایمن ترین کلیدهای حفاظت برای تشخیص و قطع جریان نشتی برق و همچنین جلوگیری از ایجاد شوک ناشی از تماس غیر مستقیم با برق می‌باشد، این قطعه در صنعت و ساختمان مورد استفاده قرار می‌گیرند که با برندهای متنوع همچون برند هیمل در سایت دکتر جویبار موجود است.

انواع محافظ جان از نظر پل

در انواع محافظ جان از نظر تعداد پل یک نول می‌باشد.

1. دو پل (تک فاز): برای تابلو برق های ساختمانیبه کار می رود. که این محصول کلید محافظ جان هیمل دو پل است.
2. چهار پل (سه فاز): مناسب تجهیزات صنعتی

مشاهده محافظ جان چهار پل (سه فاز) هیمل

انواع محافظ جان از نظر جریان و تیپ

همانطور که می‌دانید حساسیت قطع جریان با توجه به آمپر اندازه گیری می‌شود.

1. ۳۰ میلی آمپر: محافظت انسان در برابر تماس مستقیم با قطعات الکتریکی
2. ۳۰۰ میلی آمپر: محافظت قطعات الکتریکی در برابر خطر آتش سوزی

تیپ های محافظ جان با توجه به برند تولید کننده تقسیم بندی می‌شوند که این تیپ ها خود دارای دسته بندی های دقیق تری خواهند بود که با عدد جریانی تعریف می‌شوند.در کلید محافظ جان هیمل دو پل، شامل 16، 25، 32، 40، 63 و 100 آمپر می باشد.

در کلید محافظ جان مدت زمان قطع بین ۱۵ تا ۲۰۰ میلی ثانیه و مقداری ثابت است.

انواع کلاس های محافظ جان

1. کلاس A
2. کلاس B
3. کلاس AC

جایگاه محافظ جان در مدار

این قطعه توسط دو ترمینال (شاخک) به ورودی کنتاکتور در تابلو برق متصل می‌شود و بر خلاف کلید مینیاتوری، باید ورودی و خروجی آن رعایت شود؛ در غیر اینصوررت دستگاه عمل نمی کند.

عملکرد محافظ جان

در کلید محافظ جان هم فاز، هم نول ورودی کلید هستند که هر دو از وسط هستۀ حلقه‌ای شکل عبور می‌کنند. چون در بار غیر متعادل از سیم نول (MP) نیز جریان عبور می‌کند، پس این سیم هم باید از داخل این حلقه عبور کند. شکل زیر ساختار داخلی محافظ جان دو پل و چهار پل را نشان می‌دهد.

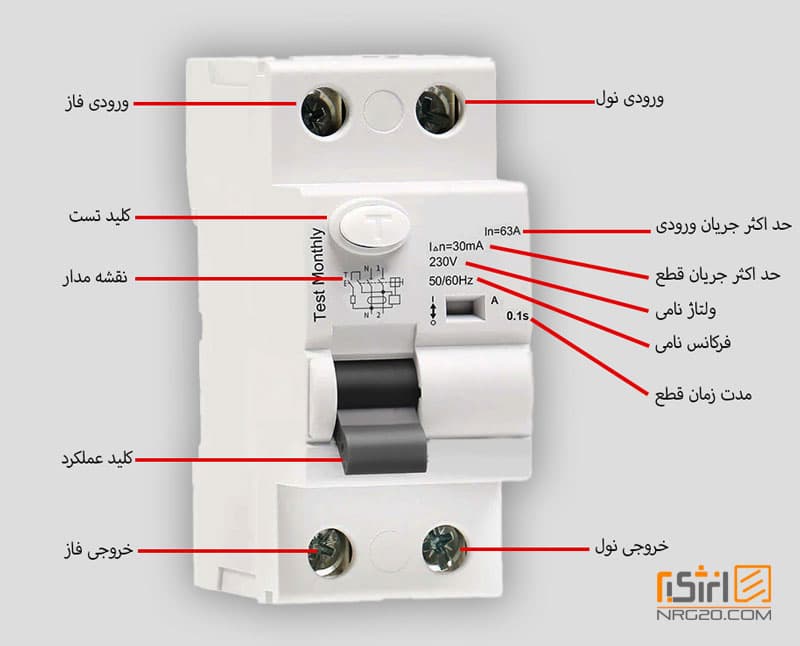

راهنمای محافظ جان

خرید کلید محافظ جان هیمل دو پل
